導光管日光無電照明系統 專注優質產品 創零碳環境
13451980827
導光管日光無電照明系統 專注優質產品 創零碳環境

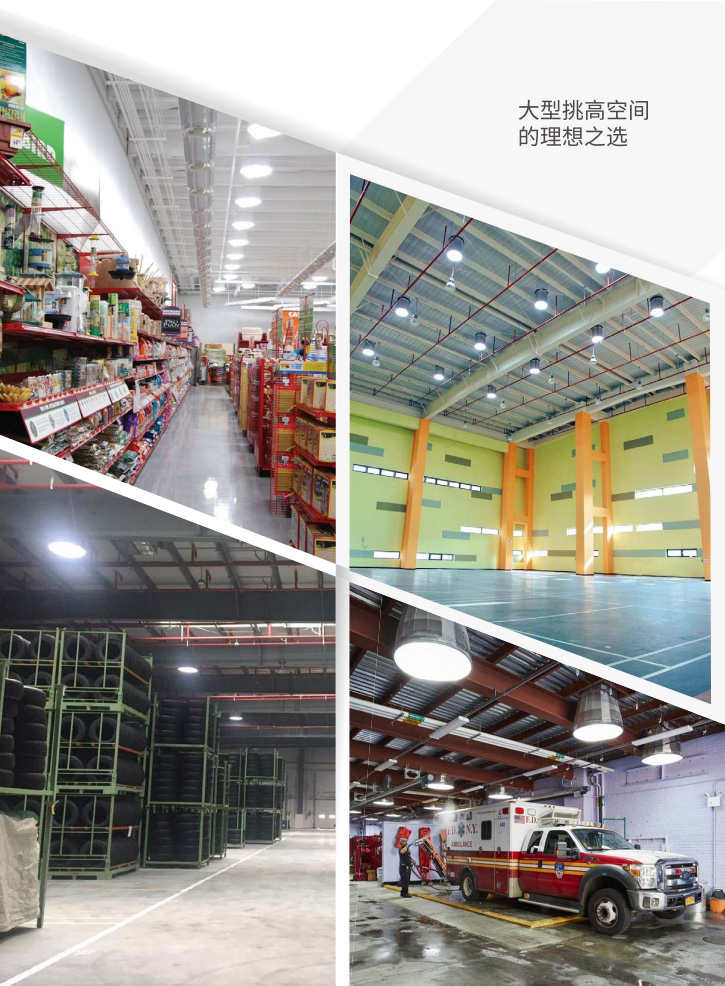

工業建筑運動場所機場會展中心大型商場
M74昊明系列模塊化組件,更大直徑的導光管設計,專為大型挑高開放式天花板空間提供更大的照明需求。

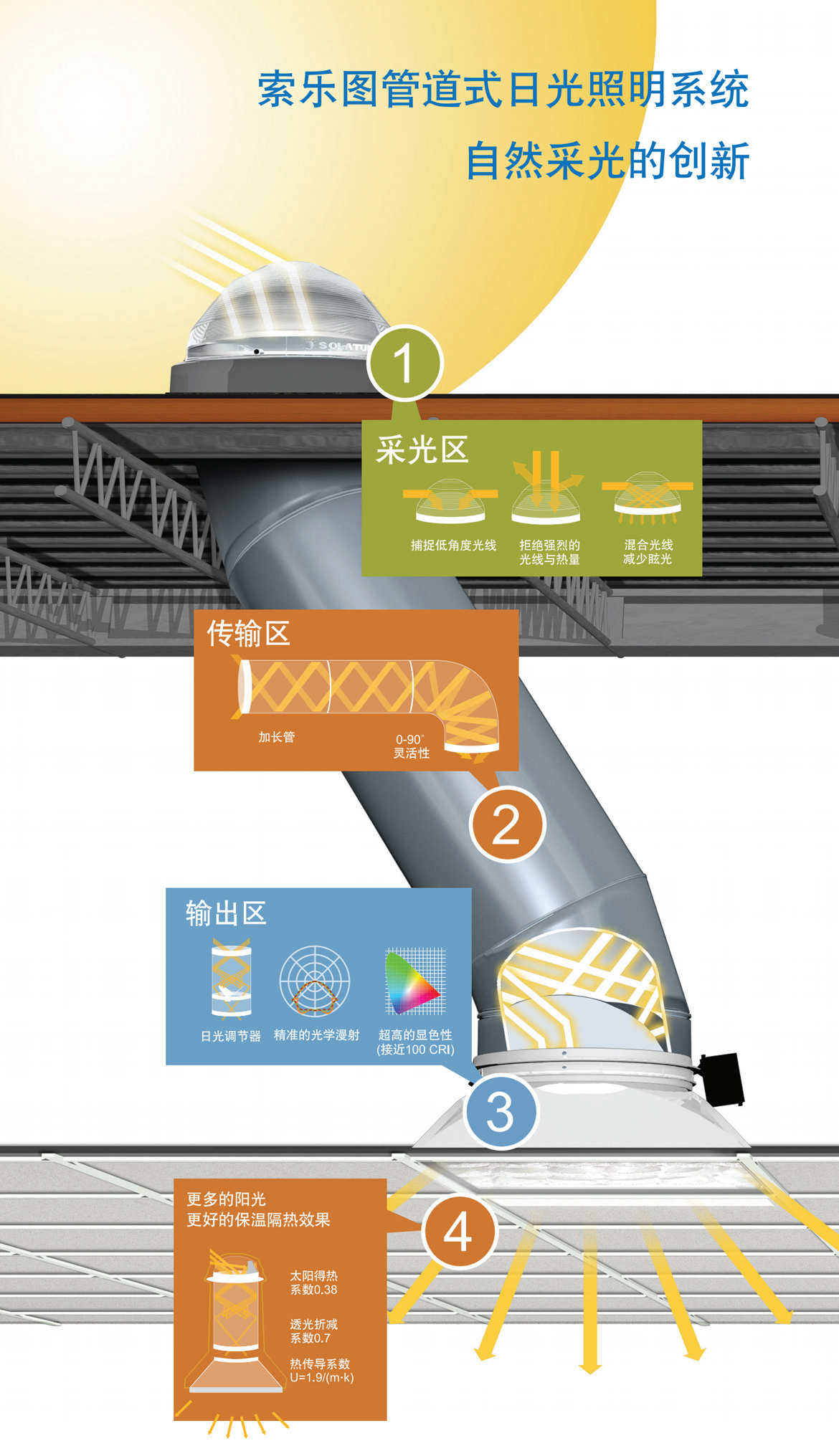

昊明系列的美麗之處在于它不是簡單地用一種尺寸解決所有照明問題。它通過不同的采光罩和收集器的組合來捕捉光線,并通過加長管來傳輸光線,通過可選的擴光器來將光線輸送到建筑中。昊明系列模塊化的組件設計能滿足任何大空間需求提供高效的采光效率。

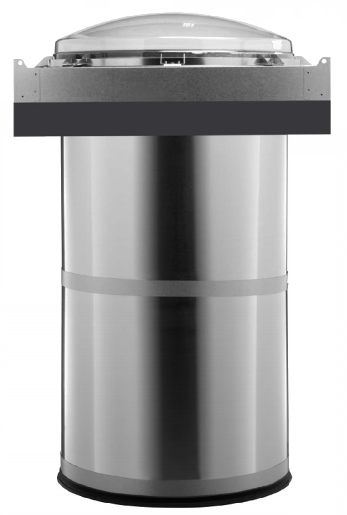

索樂圖最大的管道日光照明裝置 M74昊明系列，核心組件為29英寸直徑 導光管，能夠?yàn)榈蹴敻叨仍?0m之內的 建筑空間提供自然光照明
管道直徑≈29英寸(736mm) 潛在管子長度≈100英尺(30m)
這一切都始于標配采光罩,有單罩和雙罩配置以及可選的安全網配件?？梢允褂贸蟮年幻骷馄魇沟玫徒嵌鹊墓饩€改變方向,使得更多太陽光向下進入管道,同時過濾掉紅外射線的熱量，光線捕捉變得非常強大。
單罩屋頂預裝組件(雙罩配置也可供選擇)
帶安全網的單罩屋面預裝組件(雙罩配置也可供選擇)

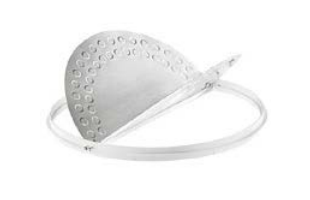

SkyVault?集光增強器可裝在單罩或雙罩采光罩基座上
M74采用獨特的底部組裝組件，在高頂棚建筑應用中通過棱鏡漫射器為從管道輸送來的光線發散出去，也可通過選配的擴光器，將光線聚焦到任務區域。
棱鏡漫射器
選配擴光器與棱鏡漫射器組合
SkyVault?的隔熱阻斷器能降低建筑內的熱量，而0-10V日光調光器能控制空間內的光照水平。
隔熱阻斷器
調光器

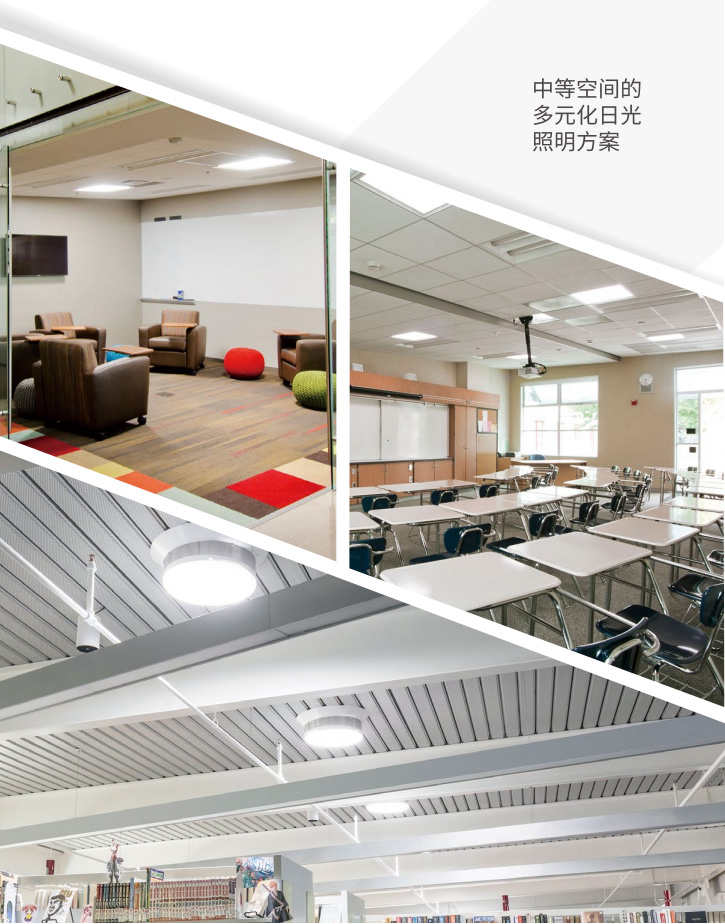

教室辦公室零售店
Solarmaster?陽光大師系列被廣泛用于吊頂高度在2m-9m之間的普通商業應用中。該系列產品作為日光照明已在世界各地的案例中安裝了上千套,常見應用場所包括學校,辦公室，零售店等。
三種不同型號采光罩，不同延長管配置，同時適用開放式及封閉式吊頂應用，SolaMaster?產品為各種空間提供日光照明。
750DS的設計理念是在一整天中提供持續穩定的光。它能在早上高效采集低角度的太陽光線,正午過濾過強的太陽光線,以避免過亮的光及熱量進入室內。適用于那些需要持續穩定光照的空間如學校、辦公室。同時可應用于開放式或封閉式屋頂。
管道直徑≈21英寸(530mm)有效管道長度≈50英尺(15m)
在日光最多的時間內提供最充足的光照水平。高效采集清晨和傍晚的低角度光線，并將收集到的正午高角度光線為室內帶來最充足的光。330DS是照明配有開放式天花板室內的理想之選，它忠實地反映全天的日照表現，一天之內光照水平的變化不會對室內居住者造成不適或影響。330DS同樣適用于吊頂/硬質吊頂空間應用。
管道直徑≈21英寸(530mm)有效管道長度≈50英尺(15m)
300DS為封閉式吊頂設計,是在天花板中心高度在16英寸(4m)屋頂框架或吊頂較低應用的最佳選擇，300DS使自然光更為柔和,提升了終端用戶的視覺享受。
管道直徑≈14英寸(350mm)有效管道長度≈30英尺(9m)無論您是哪種屋面及應用場所，索樂圖的防雨帽在保證不漏水的前提下滿足您設計及建筑需求。
方型墩座防水帽
圓型墩座防水帽
金屬屋面
平面防水帽
選擇夢幻漫射器能向您展示獨特的天空景象，帶來無與倫比的漫射效果。傳統棱鏡漫射器能融合到任何設計中，并實現自然光線的明亮擴散。
兩種都適用于開放及封閉式天花板應用。
開放式吊頂OptiView?漫射器
封閉式吊頂OptiView?漫射器
棱鏡漫射器
棱鏡漫射器
陽光大師系列提供的隔熱阻斷器可以降低建筑中的熱量以及0-10V日光調節器能控制室內的日光水平。目前,我們推出了可調光的LED，配置原始10000流明，色溫達到4000K,在保證您天花板整潔的同時,達到您白天黑夜想要的照明水平。
集成式LED照明套件,適用于300DS(3,250流明）和330/750DS(10,000流明)
隔熱阻斷器
調光器

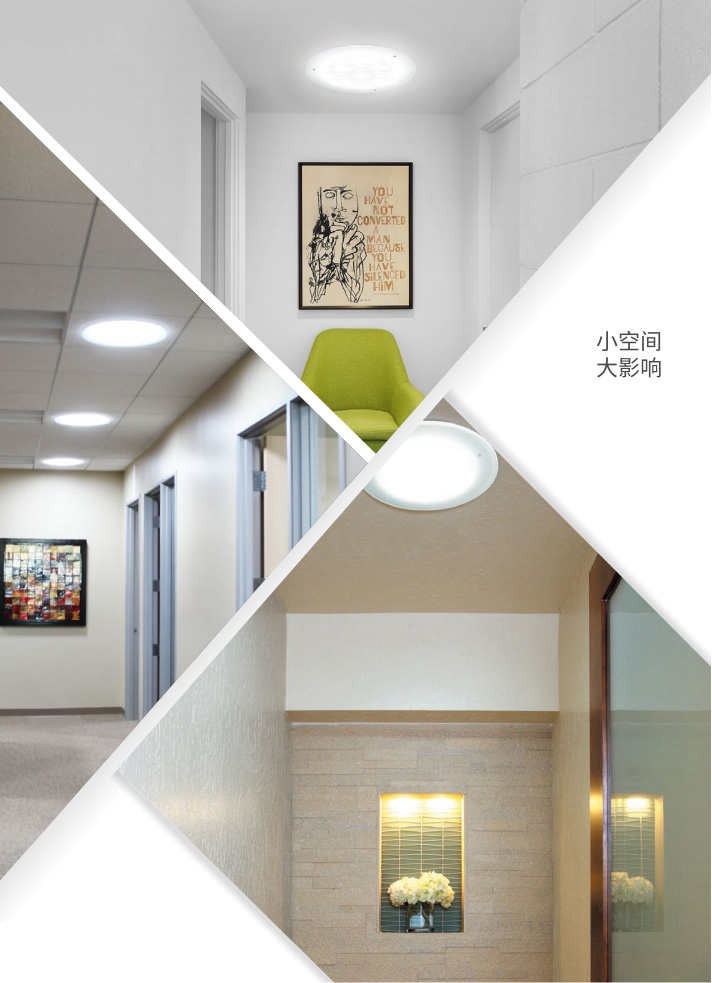

走廊門廳洗手間住宅
較小的商業空間——例如走廊、衛生間、角落和其它無法通過開窗采光的地方——經常缺乏自然光線。而索樂圖明亮系列產品能以完美的方式將日光帶到意想不到的、難以達到的空間。
明亮系列提供兩種型號產品，160DS及290DS，兩種都適用于當天花板高度低于3米或因建筑設計限制無法使用更大直徑的導光管環境時。兩款都可應用于硬質吊頂及開放式天花板。

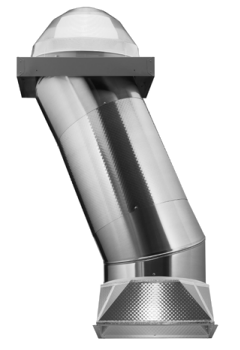

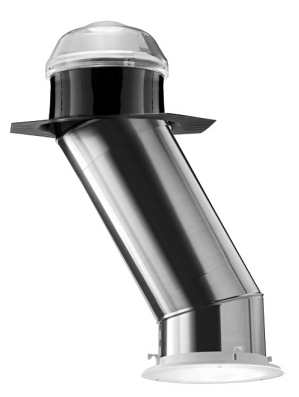

索樂圖290DS是衛生間，走廊及角落這些缺少自然光照明的理想選擇。

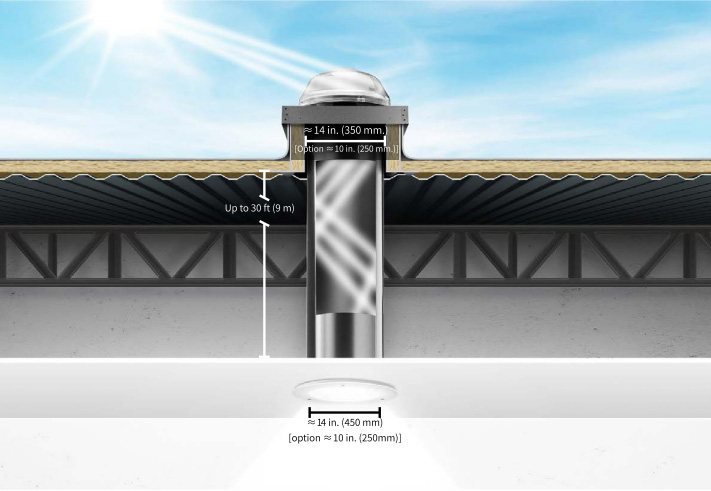

管道直徑≈14英寸(350mm)有效管道長度≈30英尺(9m)

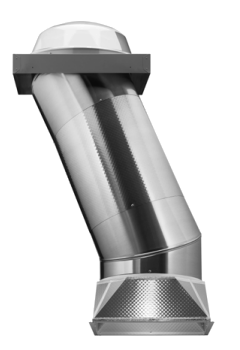

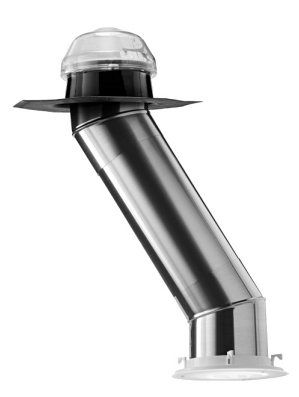

160DS 柔和舒適的自然光則更加適合應用在像衣帽間、門廳這類更小的區域。
管道直徑≈10英寸(250mm)有效管道長度≈20英尺(6m)為確保采光罩裝在屋面不滲水，明亮系列針對坡面及平面屋面供應各種防水帽選擇，從需墩座型到自裝式防雨帽。
木瓦屋面防水帽
平面防水帽
需墩座型防水帽
需墩座型防水帽
明亮系列提供多款不同款式漫射器選擇，在符合硬質吊頂，開放式天花板應用同時滿足您的藝術性設計要求。
經典絢麗
夢幻
凌霜
疊波
從日光調節器到集成LED組件，您可以完全掌控您想要的日光水平。

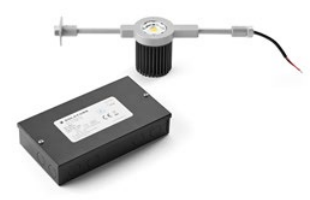

集成式LED 照明套件,適用于290DS (3,250流明)和300DS (3,250流明)
調光器
管道直徑
250mm有效日光捕捉面積
1032cm2參考照明面積
14-19m2光線傳輸距離
6m+適合場所
衛生間、衣柜等管道直徑
350mm有效日光捕捉面積
1870cm2參考照明面積
23-28m2光線傳輸距離
9m+適合場所
別墅地下室、房間、辦公室等管道直徑
350mm有效日光捕捉面積
1870cm2參考照明面積
25-33m2光線傳輸距離
9m+適合場所
別墅地下室、房間、辦公室等管道直徑
530mm有效日光捕捉面積
2129cm2參考照明面積
30-50m2光線傳輸距離
15m+適合場所
地下車庫、場館、工廠廠房等管道直徑
530mm有效日光捕捉面積
4838cm2參考照明面積
30-50m2光線傳輸距離
15m+適合場所
地下車庫、場館、工廠廠房等管道直徑
740mm有效日光捕捉面積
-參考照明面積
50-90m2光線傳輸距離
15m+適合場所
大型場館
